核心提示：　　

      c型臂x光机，顾名思义该设备有C型的机架，产生x射线的球管，采集图像的影像增强器和CCD摄像机，以及负责图像处理的工作站组成。主要用于各种手术中的造影，摄影等工作。

　　小C型臂主要用途有：　　

      骨科：整骨、复位、打钉；　　

      外科：取体内异物、心导管、植入起搏器、部分介入治疗、部分造影术及局部摄影等工作；　　

      其他：配合臭氧机治疗疼痛、小针刀治疗、妇科输卵管导引手术等。

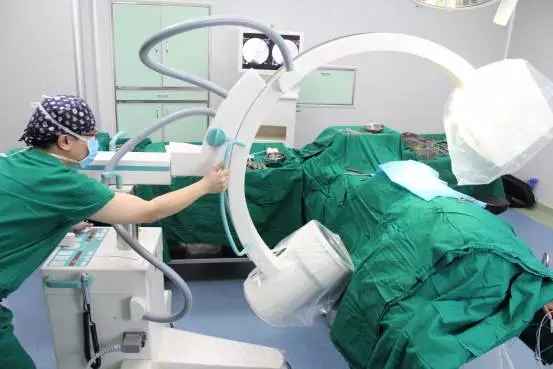

　　术中使用c型臂x光机

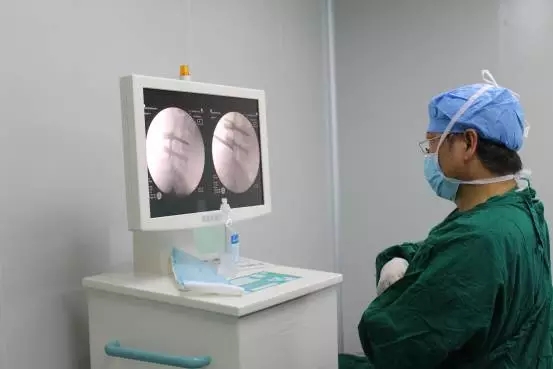

　　林庆光主任术中查看X光片

        佛山正骨医院引进奇目移动介入影像系统Ziehm-8000　　

      Ziehm 8000由C型臂移动支架和显示器推车组成。24寸纯平显示器提供了具有高对比度和高亮度的高分辨率细节显示，使该系统特别适用于创伤学、碎石术和普通外科领域。其用户界面简单，自动化程度高。专利的转向和制动操作手柄使得C型臂和显示器推车移动灵活，设备极易操作。该设备具有高品质的归档和网络功能，以及其他的标准功能，如后处理功能，边缘增强以及高级的“金属”和“软”方案，能够最大限度地去除伪影。

     产品特点：

     1. 低剂量键；

     2. 高分辨率24寸纯平显示器分屏显示；

　　 3. 高对比度，确保显示器屏幕上水晶般清晰的图像；

     4.清晰的存储管理并带有16个图像的马赛克显示。

     图像质量：

     1. 先进的图像处理功能，如边缘增强，视窗和3级缩放；

     2. 特有解剖程序设定以尽可能低的剂量提供最高质量的图像；

　　 3. 金属植入物补偿功能键，消除伪影，软组织功能键，清晰显示软组织轮廓；

　　 4.无辐射图像旋转。

术中拍摄X光片

        针尖上的艺术——经皮髓核切吸术治疗椎间盘突出症　　

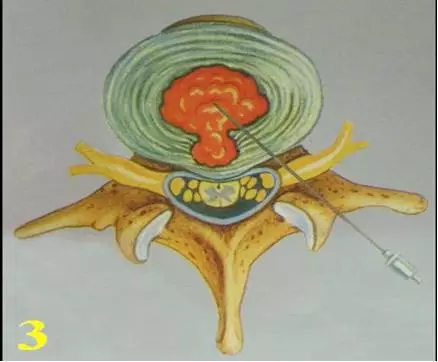

     经皮椎间盘髓核切吸术是指在影像设备(C臂X光机、 CT)定位监视的引导下，将切吸设备经皮穿刺到病变椎间盘髓核中央，采用切割、抽吸、钳夹的方法取出部分髓核组织，减轻盘内压力，使突出的髓核组织在纤维环和后纵韧带弹性回缩下还纳，从而减轻或消除对神经根的压迫，达到缓解疼痛、肢体麻木等症状的目的。

　　 该技术是目前国际医学界公认的治疗包容型椎间盘突出症疗效显著的一项微创手术。

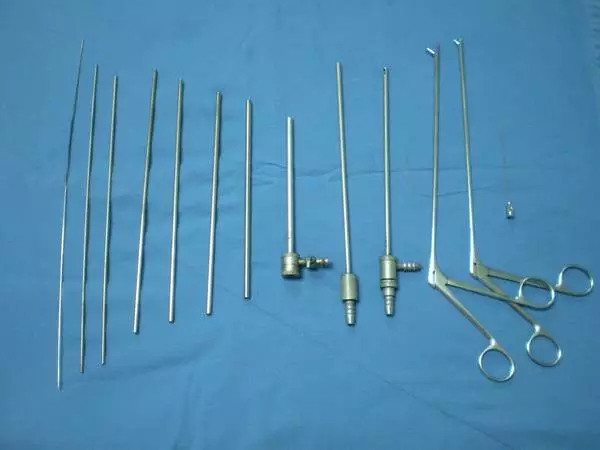

　　带髓核钳手动式椎间盘切割器

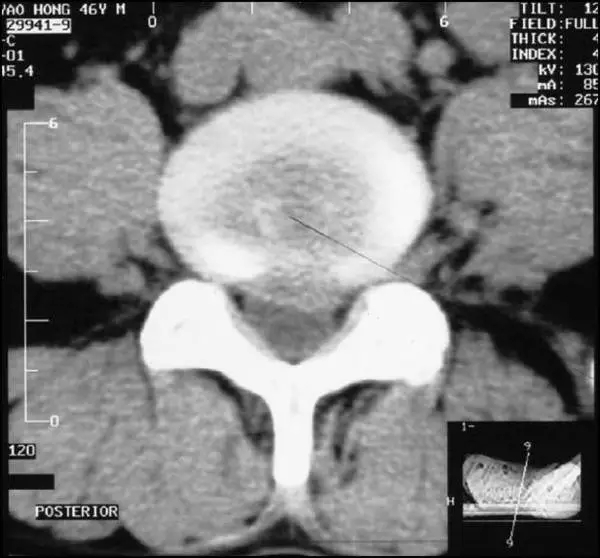

　　术前设计穿刺路径

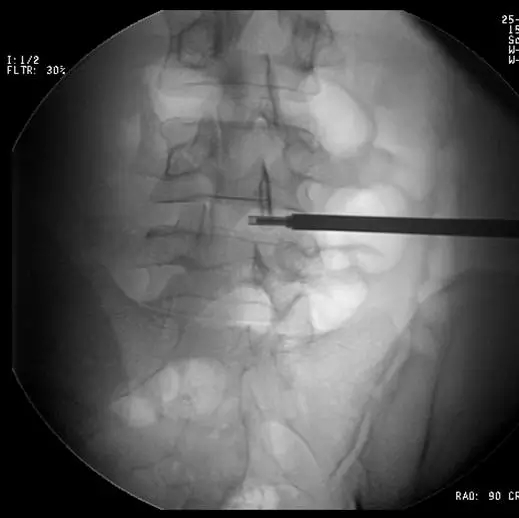

　　扩张穿刺隧道

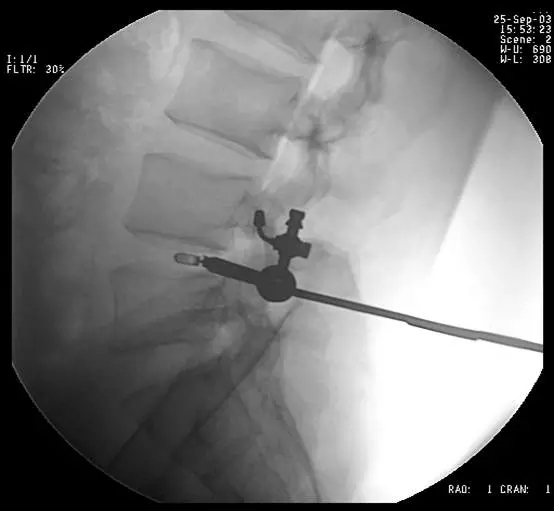

　　钳夹髓核

     优点：

     1 定位精确　　

      术前通过CT、X光片测量出穿刺角度和皮肤穿刺点，术中在影像设备(C 臂X光机、CT)的引导下，将穿刺针刺入病变的椎间盘内，并经影像设备(C 臂X光机、CT)多角度观察确认。

     2. 损伤小　　

      经定位穿刺针插入工作套管，取出部分髓核组织，术中不破坏椎骨结构，较好地保持了脊柱的稳定性，手术结束无需缝针。

     3. 疗效好　　

      摘出髓核组织后，患者的神经根压迫症状很快缓解，有效率为96.2%。

     4. 费用低　　

      只需住院5—7天，全部手术费用只有外科手术费用的1/3—1/4。

     适应症：

      ①颈、腰椎间盘突出症患者，症状、体征与CT或MRI表现相吻合；

      ②CT或MRI影像诊断为包容型或单纯型椎间盘突出者；

　　  ③颈椎间盘突出所致的脊髓型、神经根型及交感神经型颈椎病，无合并骨性椎管狭窄，无后纵韧带钙化和黄韧带钙化；

　　  ④经保守治疗2个月无效者。
